| 水槽長度 | ≤4500-14300mm | 直徑 | 500-3000mm | 螺旋轉速 | 3.2-12.5r/min |
|---|---|---|---|---|---|
| 適用物料 | 礦沙、細泥、礦砂等。 | ||||
| 應用范圍 | 廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙；或用在重力選礦廠中來分級礦砂和細泥；以及洗礦行業中的脫泥、脫水等。 | ||||
|
|||||
螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。 螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

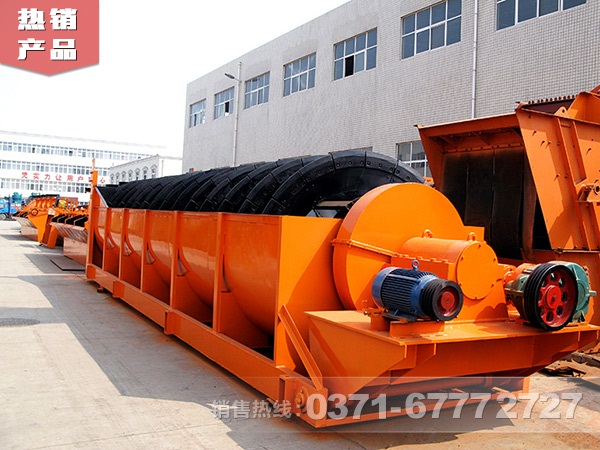

高堰式單螺旋分級機
雙螺旋分級機
螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力 選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。
螺旋分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。
|
型號
|
螺旋直徑
(mm) |
螺旋轉速
(r/min) |
水槽長度
(mm) |
處理量（t/d） |
電動機功率（kw≤）
|
外形尺寸（mm≤）
|
總重
（t） |
||||
| 按返砂 | 按溢流 |
傳動用
|
升降用
|
長
|
寬
|
高
|
|||||
|
FG-3
|
300
|
12-30
|
3000
|
80-150 | 20 |
1.1
|
----
|
3850
|
490
|
1140
|
0.7
|
|
FG-5
|
500
|
8-12.5
|
4500
|
135-210 | 32 |
1.1
|
----
|
5430
|
680
|
1480
|
1.9
|
|
FG-7
|
750
|
6-10
|
5500
|
340-570 | 65 |
3
|
----
|
6720
|
980
|
1820
|
3.1
|
|
FG-10
|
1000
|
5-8
|
6500
|
675-1080 | 110 |
5.5
|
----
|
7590
|
1240
|
2380
|
4.9
|
|
FC-10
|
8400
|
675-1080 | 85 |
7.5
|
----
|
9600
|
1240
|
2680
|
6.2
|
||
|
FG-12
|
1200
|
4-6
|
6500
|
1170-1870 | 155 |
7.5
|
2.2
|
8180
|
1570
|
3110
|
8.5
|
|
FC-12
|
8400
|
1170-1870 | 120 |
7.5
|
2.2
|
10370
|
1540
|
3920
|
11.0
|
||
|
2FG-12
|
6500
|
2340-3740 | 310 |
15
|
4.4
|
8230
|
2790
|
3110
|
15.8
|
||
|
2FC-12
|
8400
|
2340-3740 | 240 |
15
|
4.4
|
10370
|
2790
|
3920
|
17.6
|
||
|
FG-15
|
1500
|
4-6
|
8300
|
1830-2740 | 235 |
7.5
|
2.2
|
10410
|
1880
|
4080
|
12.5
|
|
FC-15
|
10500
|
1830-2740 | 185 |
7.5
|
2.2
|
12670
|
1820
|
4890
|
16.8
|
||
|
2FG-15
|
8300
|
2280-5480 | 470 |
15
|
4.4
|
10410
|
3390
|
4080
|
22.1
|
||
|
2FC-15
|
10500
|
2280-5480 | 370 |
15
|
4.4
|
12670
|
3370
|
4890
|
30.7
|
||
|
FG-20
|
2000
|
3.6-5.5
|
8400
|
3290-5940 | 400 |
11-15
|
3
|
10790
|
2530
|
4490
|
20.5
|
|
FC-20
|
12900
|
3210-5940 | 320 |
11-15
|
3
|
15610
|
2530
|
5340
|
28.5
|
||
|
2FG-20
|
8400
|
7780-11880 | 800 |
22-30
|
6
|
11000
|
4600
|
4490
|
35.5
|
||
|
2FC-20
|
12900
|
77880-11880 | 640 |
22-30
|
6
|
15760
|
4600
|
5640
|
48.7
|
||
|
FG-24
|
2400
|
3.67
|
9130
|
6800 | 580 |
15
|
3
|
11650
|
2910
|
4970
|
26.8
|
|
FC-24
|
14130
|
6800 | 490 |
18.5
|
4
|
16580
|
2930
|
7190
|
41.0
|
||
|
2FG-24
|
9130
|
13600 | 1160 |
30
|
6
|
12710
|
5430
|
5690
|
45.8
|
||
|
2FC-24
|
14130
|
13700 | 910 |
37
|
8
|
17710
|
5430
|
8000
|
67.9
|
||
|
2FG-30
|
3000
|
3.2
|
12500
|
23300 | 1785 |
40
|
8
|
16020
|
6640
|
6350
|
73.0
|
|
2FC-30
|
14300
|
23300 | 1410 |
----
|
----
|
17091
|
----
|
8680
|
84.8
|
||
